Дома из СИП панелей

Уникальные энергосберегающие свойства этих домов обусловлены тем, что их ограждающие конструкции (стены, перекрытия, крыша) большей частью состоят из эффективного утеплителя.

Мы в совершенстве владеем двумя технологиями строительства энергоэфективных быстровозводимых домов – дома по панельной SIP – технологии и каркасно-обшивной технологии.

Это вид каркасного малоэтажного строительства с применением структурных теплоизолированных сэндвич панелей SIP. Сэндвич-панель SIP (СИП) представляет собой чрезвычайно прочную монолитную трехслойную конструкцию, состоящую из двух деревянных плит OSB-3 (ОСП-3), между которыми под давлением вклеен слой плотного утеплителя ПСБ-С25.

СИП панели и без каркаса с огромным запасом выдержат и нагрузку от веса дома и поперечную нагрузку от ураганных ветров или снега на крыше. А синтез двух силовых систем (деревянного каркаса и SIP) приводит к тому, что дома из SIP панелей, состыкованных на деревянном брусе, в несколько раз (в 4-8 раз по разным оценкам) прочнее обычных каркасных.

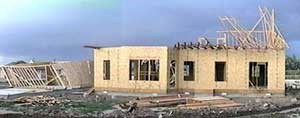

Дома, построенные с применением SIP, выдерживают землетрясения, торнадо и даже падающие деревья.  На фото дом из SIP после разрушившего 27 домов торнадо (Клермонт, штат Джорджия, США, 1998 г.):

Как видно, ураган разрушил всё, что собрано не из SIP панелей, включая стропильную систему крыши дома и каркасный хозблок.

Стены из SIP панелей очень теплые. Чтобы достичь таких же показателей, кирпичная стена должна быть в 15 раз толще SIP панели. Это приговор. Никогда кирпичная стена без утеплителя не будет такой же теплой как SIP.

Иногда спрашивают, можно ли использовать SIP, если морозы достигают -50 °C. Уникальные энергосберегающие свойства стен из SIP проверены на Южном полюсе (среднегодовая температура воздуха -49 °C, максимальная -15 °C, минимальная -74 °C).

Владельцы канадских домов из SIP платят за отопление в несколько раз меньше (по некоторым оценкам в 5-6 раз для SIP 164 мм), чем владельцы "традиционных" домов. Сэкономленный рубль - заработанный рубль. В этом смысле канадский дом - выгодное вложение денежных средств. Наши расчеты для Московской области показали, что замена кирпичных стен толщиной 500 мм на SIP 174 мм в двухэтажном доме полезной площадью всего 130 м2 дает за год экономию около 30 тыс. кВт·час энергии на отопление! По ценам на электроэнергию 2011 года это почти 100 000 руб. По плану правительства в 2012 году эта цифра увеличится на 11,5%.

Сейчас отапливать канадский дом дорогим электричеством под силу многим. Есть определенные экономические соображения в пользу этого вида энергии. Затраты на установку электрообогревателей (электроконвекторов, инфракрасных обогревателей и др.) ничтожны по сравнению с системами отопления на газе, жидком или твердом топливе.  Деньги, которые необходимы для подключения дома к магистральному газу, достаточны для постоянного отопления дома из SIP электричеством в течение многих лет. Требуемая для отопления канадского дома максимальная мощность много ниже традиционных 1 кВт на 10 м2 (по нашему опыту в среднем в пять раз). В качестве резерва можно установить печь, камин или генератор небольшой мощности, на случай отключения электроснабжения.

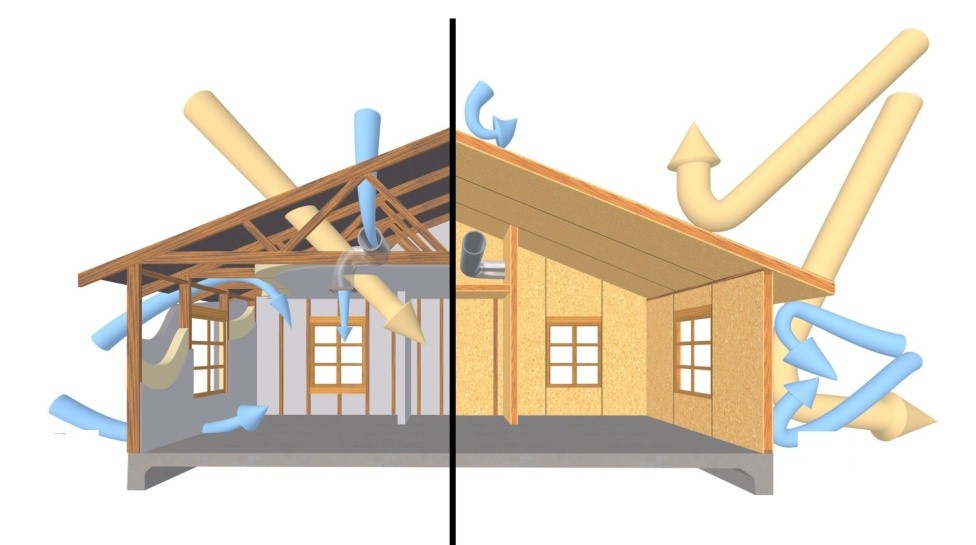

Если сделать все грамотно: установить энергосберегающие окна и двери, сделать теплые перекрытия (в том числе из SIP как вариант), то основные затраты в канадском доме пойдут на обогрев свежего воздуха для вентиляции помещений, что по современным нормативам составляет лишь 10-15% от общего объема теплопотерь. Да и эти теплопотери можно снизить рекуператором.

• Плиты OSB-3 -  это современный материал, разработанный в США (1980 г.) как замена ДСП. OSB (Oriented Strand Board – плита с ориентированной плоской стружкой) является продуктом глубокой переработки древесины путем прессования специально изготовленной прямоугольной плоской щепы в условиях высокого давления и температуры, с использованием склеивающей водостойкой смолы. Сегодня  в развитых странах OSB-3 является основным материалом для строительства жилых и коммерческих зданий на основе деревянного каркаса. Применяется в основном для обшивки каркаса. Но материал настолько хорош, что даже вытесняет древесину из таких элементов каркаса как балки перекрытий. Двутавровые балки со стенкой из OSB-3 по прочности и жесткости могут поспорить с массивным деревянным брусом. Плиты OSB устойчивы к изменению погодных условий (влажность, температура), легко пилятся и обрабатываются любым инструментом, предназначенным для работы с древесиной.
• Утеплитель ПСБ – С25 - это один из видов пенополистирола. Аббревиатура технического названия материала "пенополистирол суспензионный беспрессовый". Зарубежное название - Expanded Polystyrene  (EPS). Родина этого материала - Германия. Современные научные исследования позволяют однозначно утверждать, что ПСБ, как и многие другие полистиролы,  безвреден для здоровья человека.  При горении ПСБ выделяет меньше токсичных веществ, чем древесина. Специальные добавки делают пенополистирол самозатухающим (буква С в конце аббревиатуры ПСБ-С). С другой стороны ПСБ-С25, который на 98% состоит из воздуха, заключённого в ячеистую матрицу - один из лучших утеплителей. Цифра после аббревиатуры ПСБ-С характеризует плотность материала в кг/м3 по классификации ГОСТ.

Технология производства поэтапно

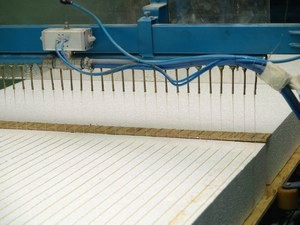

Первым слоем на станок укладываются листы OSB. Благодаря специальным направляющим лист ложится идеально ровно. На листы OSB специальная станция наносит строго определенное количество клея по всей площади листа. Добиться подобного качества нанесения клея вручную невозможно. На обратном пути по всей площади распыляется вода, которая необходима для качественного клеевого слоя.

Вторым слоем идет слой пенополистирола. На пенополистирол также наносится клей и распыляется вода. Чтобы клей не попал на стыки, зазор между листами накрывают тонкой полоской OSB

Третьим слоем опять идет лист OSB. Поскольку данный станок может прессовать сразу несколько панелей, то сверху, естественно, без клея, укладывается еще один лист OSB, который будет уже составляющей следующей SIP. Далее пресс сдавливает панели с силой в 30 тонн, благодаря чему клей равномерно распределяется по поверхности, а сами панели принимают идеальную геометрическую форму. Станок достаточно умный, и он самостоятельно рассчитывает оптимальное время нахождения SIP под прессом, опираясь на замеры температуры и влажности в помещении цеха.

После окончания процесса полимеризации клея, панели транспортером перемещаются на стол, откуда они поступают на склад готовой продукции.

Последние годы, особенно в свете национальных проектов, активно обсуждаются различные каркасные технологии коттеджного строительства. Появилось множество новых материалов, и не мудрено запутаться во множестве предлагаемых конструктивных решений. Поле для выбора огромно. Варианты заполнения стен: от газосиликата до соломенных блоков. Для любого застройщика проблема выбора усложняется ещё и обилием рекламных материалов, наперебой декларирующих крайне привлекательные цены и фантастическое качество... «в 5 раз лучше...», «...15000руб. за кв.м...», «...в 10 раз экономичней...»... но почему-то не могут дать внятного ответа, а на сколько конкретно лучше? На сколько именно дешевле?..

А как часто мы слышим: «Этот дом тёплый!» А насколько тёплый? Достаточно?.. или даже лишнее? А как это отразится на нашем бюджете?..— на эти вопросы обычно никто не может дать вразумительного ответа, ограничиваясь общими фразами: «очень тёплый» или «все так строят...», «чем больше, тем лучше»...

В результате каждый из нас сталкивается с проблемой выбора: Из чего построить дом, чтоб комфортно было в нем?

Попробуем разобраться в этом вопросе.

Первое, что приходит на ум, когда мы задумываемся о СВОЕМ доме, — это кирпичный домик 1 этаж с мансардой, общей площадью в 100 кв.м., со стенами в 2,5 кирпича... Но!.. Не дешевое удовольствие. И где-то слышали, что не достаточно тепло.

Начинаем искать варианты. Одна из наиболее отработанных и перспективных технологий: каркасно-панельный дом из SIP-панелей (Structural Insulated Panel) — конструкционная теплоизоляционная панель (OSB-12мм — утеплитель — OSB-12мм). — Вроде быстро, просто, тепло, по-дешевле... ну а на сколько же? Попробуем посчитать.

Их уникальность в использовании пенополиуритана! (ППУ) вместо обычного «пенопласта» традиционно используемого производителями SIP-панелей. Что такое дешевый «пенопласт» (пенополистирол) многие из нас уже испытали на себе, а если и нет, то наверняка наслышаны: прекрасно горит и очень нравится мышкам. ППУ же по праву считается одним из лучших теплоизоляционных материалов на сегодняшний день. Не поддерживает горение. Не нравится мышкам. Безопасен. Уже 10см толщины соответствуют нормативам по теплозащите (традиционного пенопласта требуется 25 см).

Для начала оценим насколько же дешевле нам обойдется строительство дома мечты 1 этаж с мансардой на 100кв.м. из SIP-панелей против традиционного в 2,5 кирпича. Общая площадь стен 145 кв.м.

Стоимость 1 кв.м. SIP-панели без монтажа составляет порядка 1800 руб./кв.м. Смонтировать SIP-панели можно и самому, но и пригласить бригаду обойдется всего от 200руб./кв.м. Итого стоимость 1 кв.м. SIP-панелей с монтажом составит порядка 2000 руб./кв.м. На 1 квадратный метр кирпичной стены 640мм (2,5 кирпича) нам потребуется 200 шт. кирпича. При средней стоимости кирпича от 12руб./шт., получается стоимость 1 кв.м. кирпичной стены без монтажа — 2400 руб./кв.м. Кладка от 7 руб./шт. плюс штукатурка. Итого стоимость 1 кв.м. кирпичной стены с монтажом — 4100 руб./кв.м. То есть, при строительстве стен из SIP-панелей только на материалах мы сэкономим по 2100 руб./кв.м., что на весь дом составит уже 304 тысячи рублей

Кроме того, толщина SIP-панели всего 129мм (OSB12мм — ППУ 105мм — OSB12мм), и вес в десятки раз меньше кирпичной стены. Один кирпич ~5 кг, и вес кирпичных стен составит порядка 145 тонн! Следовательно, под дом из SIP-панелей можно делать значительно более легкий фундамент: свайно винтовой, мелкозаглубленный, ростверковый. Экономия на фундаменте дома 100 кв.м. составит более 200 тысяч рублей.

Таким образом, при использовании SIP-панелей только на этапе строительства мы сэкономим более 504 тысяч рублей! А это уже новый автомобиль!

Но! Теперь надо разобраться по свойствам и качеству. Причем нас интересует не столько качество отдельно взятого материала или конструкции, сколько потребительское качество комплексного решения — конечный результат — комфортность, надёжность и экономичность собственной жизни в построенном доме. И тепло -это то, что в первую очередь определяет наш комфорт и постоянно требует денег на оплату за газ.

Исходные данные для теплотехнического расчета следующие: температура внутреннего воздуха 20’C; влажность внутреннего воздуха 55%; температура наружного воздуха −26’C; Средняя температура отопительного периода — −3,4’C; продолжительность отопительного периода 202 суток.

Итак, имеем:

Теплосопротивление стены — Ro= 0,86 m².^oC/W. Норматив 3,15 m².^oC/W. Более чем в 3 раза меньше норматива!

При −26^oC на улице температура внутренней поверхности стены не превышает 14,0^oC. Стена в 2,5 кирпича НЕ удовлетворяет СНиП II-03-79*.

Теплосопротивление стены — Ro= 5,46 m².^oC/W. Норматив 3,15 m².^oC/W.

При −26^oC на улице температура внутренней поверхности стены будет выше 20,5^oC. Стена из SIP-панели удовлетворяет СНиП II-03-79*.

Кроме того, в кирпичных домах зачастую «хромает» и теплоизоляция полов и перекрытий. Общая площадь ограждающих конструкций 291 кв.м.

И какая нам разница соответствует СНиП или нет? Считаем

Таким образом, использование SIP-панелей сэкономит нам почти 4000 куб.метров газа в год. А это в сегодняшних ценах уже более 1500 рублей оплаты за газ ежемесячно!

Кроме того, по оценкам ведущих аналитиков в последние годы мировые цены на газ растут ежегодно на 8% в валюте, и с каждым годом эта динамика все ускоряется. Внутренние цены в России, поскольку долгое время сдерживались и регулировались, а теперь активно догоняем, растут ещё более значительными темпами: 15-25% в год. Так тарифы на газ для населения в составляют 4.25 руб./куб.м. (ноябрь,2012). А с 2014 года ещё планируется переход «к рыночным принципам ценообразования на газ, поставляемый на внутренний рынок...»

Много это или мало? Судите сами. При сохранении темпов роста тарифов на 15% в год. Только на оплате за газ вы сэкономите за 5 лет — 120 532 рублей, за 7 лет — уже 234 354 рублей. А в течение ближайших 10 лет — более 568 тысяч рублей.

Таким образом, при строительстве дома мечты на 100 кв.м. из SIP-панелей, Вы ПОЛУЧАЕТЕ теплый, надежный комфортный домплюс новый автомобиль. Плюс ЭКОНОМИТЕ ежегодно 4000 куб.м. газа, а значит СВОИХ денег более 568 тысяч рублей за 10 лет.
